 tab Microfone Cobra Dynamike Plus - CA-50/CA-51

Avalie esta página:

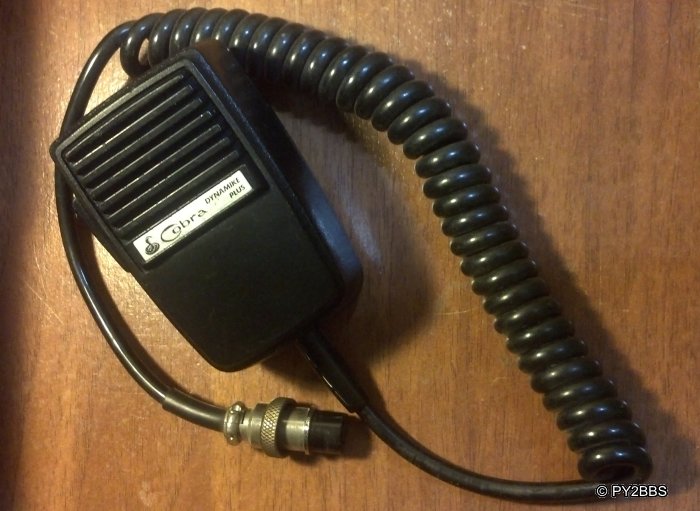

   Projeto de documentação deste clássico microfone produzido pela Cobra.



   Tenho este microfone a um bom tempo, peguei em algum negócio com algum PX lá por volta de 1992 ou 1993... foi meu companheiro de muitos DX no PX. Tem uma excelente modulação, casa perfeitamente com o Cobra 148GTL.



   Mas o maior problema deste microfone é a bateria. Ele usa uma bateria de 7V, com o código E-175 ou TR-175 que é praticamente IMPOSSÍVEL encontrar hoje em dia aqui no Brasil. Só importando, a preço caro e corre-se o risco de pegar bateria com data de validade estourada.



   Mas existe um jeitinho... Bastam 5 pilhas botão LR44. Cada pilha tem 1,5V logo a tensão de 5 delas em série é de 7,5V. Na verdade a pilha original dele também é 7,5V...

   Colocando 5 pilhas botão no Dynamike Plus fica assim:



   Encaixa certinho! Não duvido que dentro de uma E-175 não sejam cinco LR-44 empacotadas, tal como acontece com outras baterias que usam o mesmo macete, a exemplo a CR123 de 12V usada em controle de portão ou alarmes.

   Para fins de documentação, esquema do Dynamike Plus CA-51. A diferença para o CA-50 é apenas o conector que no CA-50 é de 4 pinos e não tem o fio azul, sendo este terminal da chave, conectado ao GND (Malha/Shield).

   Abaixo temos a disposição da pinagem para conector de 4 e 5 pinos, relativa ao CA-50 e CA-51. Os concecotres, o de 4 pinoso refere-se ao chassi EPT3600 (SuperStar 3900, Cobra 148GLT DX, Galaxy Pluto, Voyager, MegaStar) e o de 5 pinos refere-se ao cobra 148GTL





  CA-50 CA-51 CA-50 CA-51
1 MALHA AZUL+MALHA BRANCO BRANCO
2 BRANCO BRANCO MALHA MALHA
3 VERMELHO VERMELHO PRETO PRETO
4 PRETO PRETO MALHA AZUL
5     VERMELHO VERMELHO

Obs. Para ligar o CA-50 com conector de 5 pinos é necessário um
jumper entre os pinos 2 e 4 e ligar a malha a esse jumper






   Algumas imagens internas dos CA-50.



   Donwload

   Manual Cobra Dynamike CA-50
   Manual Cobra Dynamike CA-51
