 tab Resistores

Avalie esta página:



   Sabia que existe uma grande quantidade de tipos diferentes de resistor, que resistor não é tudo igual? Então, nesta página aqui pretendo fazer o mesmo que já fiz com os capacitores, mostrar quais tipos existem, falar um pouco de suas características, usos, como se lê o valor, etc.

   A definição do que é um resistor, da forma mais direta e simplista, é um dispositivo que limita a passagem da corrente elétrica.


A eletricidade explicada!

   E seu valor é expresso em ohms, que é representado pelo símbolo Ω ou também pela letra R maiúscula. De onde saiu o nome Ohm? Do físico alemão Georg Simon Ohm (1789-1854).

   A simbologia ou esquemático para os diversos tipos de resistores segundo o padrão ANSI (americano) e o padrão IEC (Europeu).

   Os submúltiplos do ohm:

Unidade:

Símbolo:

MiliOhm

mΩ

Ohm

Ω  ou R

KiloOhm

KΩ ou K

MegaOhm

MΩ ou M

   Os resistores podem ser classificados quanto: O valor, a potência dissipada, o tipo e formato.

   A potência dissipada é expressa em Watts (W) ou valores fracionários de W (ex: 1/8W = 0,125W), o tipo pode ser de carbono, fio, indutivos, não indutivos, metalfilm, etc. E o formato pode ser por exemplo axial, radial, SMD, etc.

   Os valores dos resistores de valor comercial em geral seguem uma tabela de acordo com sua tolerância, e um fracionamento padronizado. A série EIA "E" especifica os valores preferidos para várias tolerâncias. O número após o "E" especifica o número de etapas logarítmicas por década. A tabela abaixo é normalizada para a década entre 100 e 1.000. Os valores em qualquer década podem ser derivados apenas dividindo ou multiplicando as entradas da tabela por 10, 100 ou 1000. A série "E" e suas tolerâncias é a seguinte:

   E3 Tolerância de 50% (não mais usada)
   E6   Tolerância de 20% (raramente usada)
   E12  Tolerância de 10%
   E24  Tolerância de 5%
   E48  Tolerância de 2%
   E96  Tolerância de 1%
   E192  Tolerâncias de 0,5, 0,25, 0,1% e mais altas



E6

E12

E24

E48

E96

E192

100

100

100

100

100

100

101

102

102

104

105

105

105

106

107

107

109

110

110

110

110

111

113

113

114

115

115

115

117

118

118

120

120

120

121

121

121

123

124

124

126

127

127

127

129

130

130

132

130

133

133

133

135

137

137

138

140

140

140

142

143

143

145

E6

E12

E24

E48

E96

E192

150

150

150

147

147

147

149

150

150

152

154

154

154

156

158

158

160

160

162

162

162

164

165

165

167

169

169

169

172

174

174

176

180

180

178

178

178

180

182

182

184

187

187

187

189

191

191

193

200

196

196

196

198

200

200

203

205

205

205

208

210

210

213

E6

E12

E24

E48

E96

E192

220

220

220

215

215

215

218

221

221

223

226

226

226

229

232

232

234

240

237

237

237

240

243

243

246

249

249

249

252

255

255

258

270

270

261

261

261

264

267

267

271

274

274

274

277

280

280

284

300

287

287

287

291

294

294

298

301

301

301

305

309

309

312

E6

E12

E24

E48

E96

E192

330

330

330

316

316

316

320

324

324

328

332

332

332

336

340

340

344

360

348

348

348

352

357

357

361

365

365

365

370

374

374

379

390

390

383

383

383

388

392

392

397

402

402

402

407

412

412

417

430

422

422

422

427

432

432

437

442

442

442

448

453

453

459

E6

E12

E24

E48

E96

E192

470

470

470

464

464

464

470

475

475

481

487

487

487

493

499

499

505

510

511

511

511

517

523

523

530

536

536

536

542

549

549

556

560

560

562

562

562

569

576

576

583

590

590

590

597

604

604

612

620

619

619

619

626

634

634

642

649

649

649

657

665

665

673

E6

E12

E24

E48

E96

E192

680

680

680

681

681

681

690

698

698

706

715

715

715

723

732

732

741

750

750

750

750

759

768

768

777

787

787

787

796

806

806

816

820

820

825

825

825

835

845

845

856

866

866

866

876

887

887

898

910

909

909

909

920

931

931

942

953

953

953

965

976

976

988

   Claro que podem existir valores feitos sob encomenda, que esteja fora da grade das séries. Mas a leitura é sempre a mesma utilizando a tabela de cores.

   Exemplo de um resistor fora de padrão:

Resistor de 4KΩ !

   Marcação e leitura do valor

  O valor dos resistores de carbono modernos é indicado por um sistema de anéis coloridos, onde cada faixa representa um valor. Existem resistores de 3 faixas (obsoletos), 4 faixas, 5 faixas e 6 faixas.

   Em qualquer um deles, a leitura é feita em uma ordem especifica. Em sua maioria é pelo anel que esta mais próximo de uma das extremidades. Em alguns casos, como nos resistores de 1/16W pelo tamanho físico ser diminuto pode haver alguma confusão. Dai o que vale o bom senso ou um bom multímetro para medir o valor.

   A tabela para leitura de resistores de 4, 5 ou 6 faixas é a mostrada abaixo, e o método para leitura esta logo abaixo da tabela.

   Tomemos o resistor abaixo para exemplificar a leitura.

   A leitura é feita da seguinte forma:

   Verde = 5
   Azul = 6
   Laranja = x1000
   Dourado = 5%

   Assim tempos: 56 x 1000 = 56000Ω ou simplificando: 56KΩ ou simplesmente 56K. A tolerância neste caso é de 5%, o que quer dizer que este resistor pode ter seu valor entre 53200Ω (53.2K) e 58800Ω (58.8K).

   Apenas para relembrar: K = dividir por 1000, M = dividir por 1000000.

   Você pode também dar uma conferida na pagina da calculadora de valores de resistores.

   Resistores de carbono mais antigos, podem usar um sistema que marca o valor diretamente em seu corpo, como os exemplos da foto abaixo.



   Resistores de Carbono

   Esse é o tipo mais comum de resistor que você certamente vai encontrar em qualquer lugar. Sua construção dá-se em cima de uma forma cilíndrica de cerâmica, a qual é revestida com uma camada de carbono, e depois "riscada" ou "torneada" uma espiral, a qual vai determinar o valor do resistor. A espessura dessa camada, junto com a quantidade de voltas da espiral determina o valor em ohms.

   A dissipação deste tipo de resistor está diretamente relacionada com o tamanho físico do corpo cerâmico e da espessura da camada de carbono depositada. Abaixo temos uma figura com o tamanho relativo dos resistores de carbono modernos:



   Por serem recortados em uma espiral (ou helicoidal, como queiram), eles tem características indutivas, o que pode atrapalhar em algum circuitos específicos em RF.

   Resistores de Composição de Carbono

   Estes já são bem antigos, mas ainda é possível encontra-los em algumas situações especificas. Este tipo de resistor em geral usa uma espécie de pasta de carbono comprimida dentro de um corpo de baquelita moldado.

   São encontrados com muita facilidade em equipamentos valvulados antigos. Sua principal e notável característica é de não ser indutivo. Assim sendo seu uso em circuitos de RF é excelente.

   Pois como usam fina mistura comprimida de pó de carvão (carbono) e sílica em um formato cilíndrico, não forma um indutor significativo, como os de carbono mencionados anteriormente que são calibrados em espiral.

   Se encontra-los em sucatas, meça e veja se estão com os valores ok e dentro da tolerância. O motivo de medir é que alguns muito antigos podem apresentar rachaduras e contaminação com umidade, que altera seu valor. Se estiverem bons, guarde com carinho, pois são raros.

   Curiosamente é possível encontrar estes resistores de fabricação recente, de procedência chinesa. Em sucatas de TV não é raro encontrar alguns na placa do soquete do tubo. No Ebay, com alguma procura é possível encontrar de fabricação nova e também de estoques antigos, porem "novos" sem uso.

   Resistores de Fio

   Quando é necessário dissipar grandes potências, recorremos a resistores de fio. Estes resistores são feitos em geral de fio de níquel-cromo enrolado em um tubo cerâmico, e podem usar terminais de fio de cobre ou orelhas de soldagem.

   Podemos encontrar resistores de fio a partir de 1W até resistores "gigantes" de 50W, 100W, 200W ou até mais, dependendo da aplicação.

   Além disso, também existem resistores de fio que já podem vir encapsulados em um invólucro de alumino com aletas, para serem fixados em um radiador de calor, aumentando sua capacidade de dissipação.

   E ainda existem resistores de fio ajustáveis, no qual você pode ajustar seu valor correndo uma abraçadeira presa com um parafuso, veja um resistor deste tipo na foto ao lado. É o que está na parte inferior esquerda da foto.

   Nos resistores de fio, o valor e dissipação vem impressas no corpo cerâmico, não apresentando dificuldades de leitura.

   Os resistores de fio, pela sua constituição em sua maioria são indutivos. Quando for necessário que ele não seja indutivo, o fio é enrolado de uma forma especial, sendo enrolado metade de seu comprimento total em sentidos opostos, de forma que as duas "bobinas" fiquem em sentido inverso, cancelando mutuamente sua indutância.

   Vale lembrar que resistores de fio, mesmo os não indutivos não se prestam ao uso em RF como em uma carga fantasma por exemplo, pois são limitados a alguns poucos kHz.


Resistor de 51K x 200W, grande né?


   Filme metálico (metal film)

   Resistores de filme metálico, utilizam uma camada metalizada que é depositada sobre a forma cilíndrica de cerâmica. Tem uma ligeira vantagem sobre os resistores de carbono por terem uma dissipação maior para o mesmo tamanho do corpo.

   há quem diga que resistores de filme metálico não são indutivos. Ledo engano, pois também são indutivos. Menos que os de carbono mas também tem sua calibração do valor "riscada" ou "torneada" uma espiral, a qual vai determinar o valor do resistor.

   A espessura dessa camada, junto com a quantidade de voltas da espiral determina o valor em ohms.

   Existem resistores de filme metálico a partir de 1W. O maior que já vi foi de 5W, mas são raros, sendo o mais comum o de 3W.

   Um resistor de filme metálico de 3W tem exatamente o mesmo tamanho que um resistor de carbono de 1/2W!

   O resistor de 2W de filme metálico tem o mesmo tamanho de um resistor de 1/4W de carbono e o resistor de 1W de filme metálico tem o mesmo tamanho de um resistor de 1/8W de carbono.

   Olhe a foto abaixo.

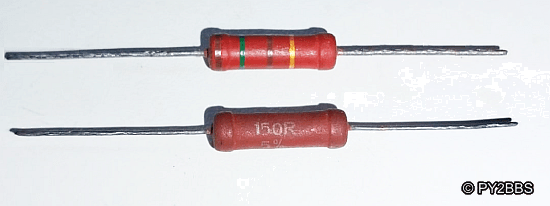

   A marcação de valores podem ocorrer de duas formas. Anotada diretamente no corpo do resistor ou pelo sistema de faixas coloridas. Pode-se ver dois resistores de 150R x 3W na foto abaixo, com os dois sistemas de marcação do valor.

   Rede Resistiva

   Existem resistores que são empacotados vários de um mesmo valor no mesmo invólucro, são as redes resistivas, em geral usadas para pull-up em barramentos. Estas tem um terminal em comum a todos resistores, indicado por uma pinta. A letra ao lado da pinta indica o tipo, no caso o A indica que todos estão ligados com um pino em comum no pino 1.

   Existe também um modelo que os resistores são ligados um a um nos pinos, geralmente indicados pela letra B ao lado o ponto que indica o pino 1.

   Nas rede SIP modelo A, o numero de pinos -1 (menos 1) indica a quantidade de resistores, por exemplo uma rede de 9 pinos terá 8 resistores. No modelo B a quantidade de resistores é igual a metade do numero de pinos, então uma rede de 8 pinos tem 4 resistores.

   No formato SIP seguem esta forma:

   O esquema interno é este para o modelo A e B:

   E no formato DIP em geral seguem esta outra forma:

   O esquema interno é este:

   Pode existir casos especiais feitos por encomenda de redes resistivas de valores diferentes entre os resistores do pacote, como por exemplo em um DAC (Conversor Digital Analógico) R2R.

   Resistores SMD

   As pulginhas atuais. Com crescente miniaturização dos circuitos, foram criados os resistores SMD, e cada vez estão menores.

   Como pode-se observar o "código" de tamanho do resistor é uma união de suas medidas em mils, então o resistor 0805 tem 8 mils por 5 mils.

   Já existem resistores com o tamanho 01005. Isso é minúsculo! É 1mils por 0,5mils! Traduzindo isso em milímetros, aproximadamente 0.3mm x 0.15mm! Ah, para quem não conhece, mils é polegada milesimal.

   Veja abaixo uma figura comparativa (não está em escala 1:1) de resistores SMD e seus respectivos tamanhos e sua dissipação.

   O tamanho limite que considero manipulável com relativa facilidade é o 0805. O tamanho 0603 já é complicado pois o diminuto tamanho do corpo do resistor já dificulta a manipulação e alguns fabricantes sequer anotam o valor sobre ele. Resistores menores que 0603 não tem o valor impresso em seu corpo.

   Veja abaixo uma tabela com o tamanho em Mils e Milímetros e sua dissipação.


Encapsulamento

Tamanho (polegadas)

Tamanho (Milímetros)

Dissipação

2512

0.25" x 0.12"

6.35mm x 3.0mm

1W

2010

0.20" x 0.20"

50.8mm x 5.08mm

1/2W

1812

0.12" x 0.18"

3.2mm x 4.6mm

1/2W

1210

0.12" x 0.10"

3.2mm x 2.5mm

1/3W

1206

0.126 x 0.063"

3.2mm x 1.6mm

1/4W

0805

0.08" x 0.05"

2.0mm x 1.25mm

1/8W

0603

0.06" x 0.03"

1.6mm x 0.8mm

1/10W

0402

0.04" x 0.02"

1.0mm x 0.5mm

1/16W

0201

0.024" x 0.012"

0.6mm x 0.3mm

1/20W

   O valor anotado diretamente sobre o resistor pelo método igual aos capacitores cerâmicos atuais. Então um resistor SMD que esteja marcado 103 é um resistor de 10K ou seja 10 x 1000. O resistor da imagem acima, 100 é de 10R. 10 x 1. Valores abaixo de 10R são marcados com a letra R. Um resistor de 1R é marcado como 1R0.

   Resistores SMD são ótimos para RF, por seu tamanho diminuto e praticamente nenhuma indutância parasita.

   Resistor Shunt

   Você certamente já deve ter desmontado um multímetro e visto um misterioso pedaço de arame em formato de U. Isso nada mais é que um resistor de baixíssimo valor para medição de corrente. O shunt!

   Geral são feitos com pedaços de algum material resistivo (ligas de níquel) ou até mesmo com cobre. Um exemplo bem comum e conhecido atualmente são estes vendidos com medidores de corrente digitais.

   Também poderá encontrar shunt em fontes de alimentação, medidores de corrente analógicos, placa de controle de motores.

   Resistor Óxido de Berílio

   Ou também conhecidos como resistores de óxido de alumínio.

   Este tipo de resistor é muito utilizado em RF, onde necessita-se de grandes valores de dissipação e praticamente nenhuma componente indutiva. São comumente utilizados como carga fantasma (dummy load) por terem um linearidade muito boa em relação a freqüência. Atingem facilmente os 2GHz ou mais!

   Podem ser de um terminal, onde um dos terminais está sempre ligado a flange ou de dois terminais com a flange isolada do resistor.

   Resistores ajustáveis, trimpot e potenciômetro

   Existem diversos tipos e formatos de trimpot e potenciômetros. Sendo até meio que impossível mostrar todos. O uso deste é quando precisa-se de um valor ajustável para controlar o nível, voltagem, corrente em algum circuito.

   Potenciômetros são para ajustes freqüentes e de acesso externo, tal como o controle de volume em rádios.

   Já o trimpot é para ajuste interno, como polarização de um circuito, por exemplo, podendo ter botão, ser blindado, cerâmico, multivoltas. Para trimpot existem inclusive chaves de ajuste.

   Termistor (NTC e PTC)

   Termistores são resistores que variam seu valor com base na variação de temperatura.

   Podem ser do tipo negativo (NTC, Negative Temperature Coeficient), onde seu valor diminui com o aumento da temperatura. E os do tipo positivo (PTC, Positive Temperature Coeficient), que seu valor aumenta com o aumento da temperatura.

   NTC de baixo valor e grande tamanho podem ser utilizados como limitadores de corrente em fonte de alimentação, para evitar o pico de corrente dos capacitores logo após a ponte retificadora.


NTC de 25Ω em uma fonte chaveada

   PTC pode ser encontrado nos relés de partida de motor de geladeira, onde ele se aproveita o fato de ter uma resistência muito baixa a frio, alimentando a bobina de partida do motor, e com a circulação da corrente pela bobina e pelo PTC, provoca o aumento de sua resistência, praticamente desconectando a bobina de partida da rede elétrica.

   Outro lugar que se encontra PTC é no circuito desmagnetizador das TV's e monitores de tubo.


PTC em uma placa de TV de tubo. É o bloco preto no centro da foto.

   Tanto NTC como PTC pequenos pode ser usados também para medir temperatura para ajustar corrente de repouso de amplificadores.

   São fabricados a partir de composições de óxidos de metais, tais como o manganês, níquel, cobalto, cobre e/ou ferro. Cada composição do termistor, tem uma quantidade específica de óxidos de metal que define as dimensões físicas do termistor, sua curva de resposta e a sua resistência a 25°C.

   LDR

   O resistor sensível a luz (Light Dependent Resistor). A incidência da luz em um LDR faz seu valor despencar de vários MΩ para alguma dezena de Ohms. O valor da resistência é dependente da intensidade da luz, de forma que pode-se medir a intensidade luminosa.

   Um uso muito comum de LDR é em fotocélulas para iluminação.

   LDR são feitos de sulfeto de cádmio ou o sulfeto de chumbo sob uma base isolante de cerâmica.

LDR

   Varistor

   Pode parecer estanho para alguns mas varistores também são resistores! Mas são resistores dependente da voltagem, (VDR, voltage dependent resistor).

   O varistor é um tipo de resistor que varia a sua resistência de acordo com a diferença de potencial aplicada entre os seus terminais, sendo essa uma resistência não linear.


Varistores

   O uso muito frequente de varistor é como proteção de transientes de tensão, pois quando se ultrapassa a região da tensão de varistor, seu valor cai a valores muito baixos, absorvendo o surto, ou se destrói se a corrente não for limitada ou se o transiente tiver uma duração muito longa.

   Varistores comerciais em sua grande maioria são feitos a base de óxido de zinco (ZnO).

   Muito comuns e em moda nos dias de hoje, são os DPS em instalações elétricas, que nada mais são do que varistores de grande tamanho e alta capacidade de absorção.

DPS


   Resistores Impressos

   Por fim, você pode um dia "tropeçar" em algo deste tipo:

Resistores Impressos

   Acredite, essa "sujeira preta" nas trilha são resistores impressos por deposição de pasta de carbono diretamente na placa de circuito impresso! Se encontrar algo assim muito cuidado ao limpar a placa, pra não raspar isso. Pois raspou, já era!




©2024 by PY2BBS

Enquete

Você é a favor da extinção da exigência do exame de CW para o licenciamento da classe A e B?

Sim
Não



Resultado Parcial

Enquetes anteriores

10 últimos
QSL's Recebidos


WP4CNU - AO-7


PY4EU - AO-51


PU2WZY - VO-52


PY4LY - VO-52


PY2TZT - Gift


PY5JCI - AO-51


PY7DI - AO-51


CX5IC - AO-51


PU2NJL - Beacon


PU1NEI - Gift

Mais...

10 últimos
QSL's Enviados

WP4CNU - AO-51
L50E - AO-51
YV6BFE - AO-51
YV5MM - AO-51
CX5IC - AO-51
CX2SC - AO-51
PU5MRA - AO-51
PY4ZBZ - AO-7
PY2XT - AO-51
YY6KWD - AO-51
YY6IEA - AO-51

Mais...

Contato Recorde:

PT9JA

José Antônio

VHF SSB

GG67rw > GG49df

554.6 Km

PT9IR

Irineu C. Gudin

VHF Rep

GG68oa > GG29rn

822.6 Km

Firefox
Get Firefox!

Assinar FEED!
Assinar Feed

bandeira do brasil

go top


Page View:

3310342

PageRank:

Última atualização do site em: 27/abril/2024

Todo o conteúdo é © 2003-2024 por PY2BBS, todos os direitos reservados.
Proibida cópia ou reprodução de qualquer texto ou imagem deste site sem a devida autorização por escrito.
Todos os nomes e as imagens utilizadas são marcas registradas de seus respectivos detentores.
PY2BBS não se responsabiliza pelo conteúdo de quaisquer dos sites lincados.

Valid HTML 4.01 Transitional   Valid CSS!   [Valid RSS]
