   Este prático instrumento de bancada (SC Analyser 2005) foi publicado na Revista Elektor. Como outros amigos radioamadores já haviam montado o testador com sucesso, resolvi montar um também. Como a placa publicada pela revista Elektor usa trilhas muito finas, também segui o mesmo caminho do Alexandre Sell, que usou o layout publicado na revista Eletronique Pratique (francesa) nº 282 com o nome "DÉTERMINATOR 4001" que tem um layout diferente (mas usa os mesmos componentes) e trilhas mas "executáveis" pelo processo de transferência de toner.

   O artigo da Eletronique Pratique pode ser encontrado neste link. Inclusive o arquivo .HEX para ser gravado no PIC que esta no pacote já encontra-se corrigido para ser gravado no PIC16F876A, pois o que esta no site da Elektor esta com problemas.

   Observação, embora no artigo da revista francesa no esquema conste PIC16F72, o correto é PIC16F876A! Preste atenção a este detalhe.

   Abaixo, fotos da construção e funcionamento do meu SC Analyser.

   A placa com já foi dito acima, foi feita com o processo de transferência de toner. As trilhas foram prateadas com o liquido prateador TP-056E. Não é jabá, o produto é muito bom mesmo! Recomendo!

    A placa montada. Uma dica, se possível selecione os resistores de 100R, 1K e 10K para cada trio terem o valor mais próximo entre si. Não precisa ser necessariamente resistor de 1%.

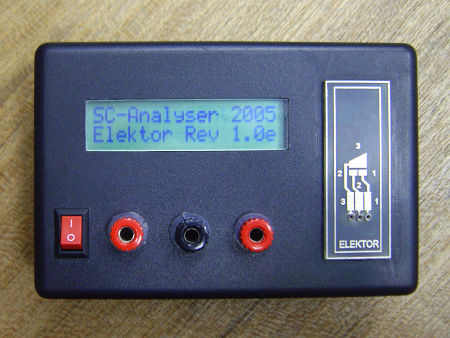

   Frente da caixinha fechada. A pequena placa de circuito impresso a direita, foi reaproveitada do layout da Elektor, é bastante prático para medir transistores somente encostando os terminais. Os pinos torneados para encaixe foi uma melhoria minha. E os bornes banana são para usar ponteiras de teste com garra jacaré.

   A caixinha, como sempre da nossa querida Patola, é uma caixa PB603. O interessante desta caixa é o fechamento por encaixe. Deu pra acomodar o circuito todo com bastante folga.

   Como sempre eu DETESTO o sistema de recortar a caixa e encaixar o suporte metálico do LCD no buraco. Eu prefiro fazer o corte da caixa com tamanho exato, somente do "vidro" do LCD e colocar uma "lente" feita com acrílico ou plexi-glass. Não custa nada caprichar um pouquinho mais né?

    Testando os componentes.

    Transistor BC338:

    FET J310:

    Diodo de Germânio 1N60:
