  Receptor de FM com o TDA7000

   Bom... isso aqui não tem muito a ver com radioamadorismo, mas as história é legal. Lá por volta de 1989 eu comprei um TDA7000 na Eletrônica B.B. (não existe mais...) que era uma loja de material eletrônico aqui da cidade. Se não me engano o que originou a compra deste CI foi um projeto publicado na revista Saber Eletrônica.

   Naquela época, eu com meus 15 anos devo ter juntado moedinhas pra comprar esse CI eheh. O fato é que comprado o CI é quase certo que eu devo ter empacado na placa de circuito impresso, já que naquela época eu não sabia que caneta de retro-projetor era a mesma caneta que era vendida a peso de ouro na lojinha de eletrônica.

   E claro, a única forma que eu conhecia pra fazer placa era desenhando na caneta ou pior... na base do pincel e esmalte de unha!

   O fato é que o CI acabou engavetado e a idéia passou. Alguns anos mais tarde eu devo ter tentado montar o radinho usando aquelas porcarias de placa universal. A julgar pela foto ao lado, não passou da idéia também, pois na placa só tem o soquete e o TDA7000.

   Essa placa passou "esquecida" até uns 15 dias atrás (nota: inicio de janeiro de 2012). No revirar de umas bugigangas antigas eu encontrei esse retalho de placa universal e com um CI quase que sem identificação. Era o famigerado TDA7000 que havia comprado láááá no distante ano de 1989.

   Agora um exemplo que o destino segue caminhos tortuosos. Eu catei essa plaquinha e deixei sobre a bancada. E na semana passada, meu amigo Fernando me aparece aqui pra me entregar minha parte de uma compra que fizemos de meio a meio em diodos varicap (MV2106). Nisso ele saca de um envelope um kit de montagem e joga em minhas mãos. Era um kit de receptor de FM usando o TDA7000!

   Na hora disse a ele: - Vou clonar essa placa! Igualzinha! Idêntica.

   Claro que eu ouvi a frase que eu adoro: - Igualzinha? Duvido!

   Imagina a minha cara quando ouvi isso?

   Curiosiade, esse kit do Fernando, foi comprado pelo ebay, de um vendedor de Sofia, na Bulgária!

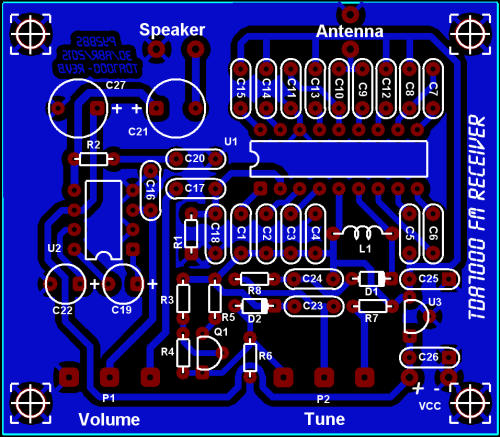

   Resultado: Fotografei a placa na frente e verso e o manualzinho de montagem. E em cerca de 2 horas de trabalho no Tango PCB, o resultado foi esse:

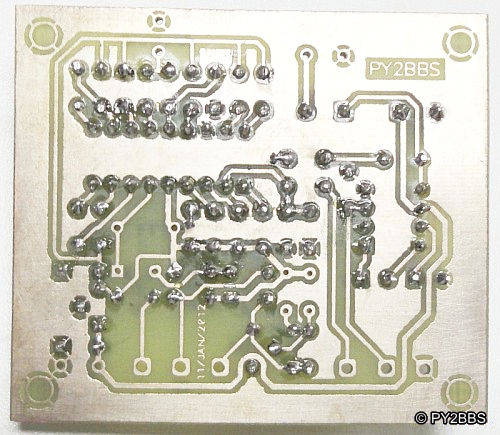

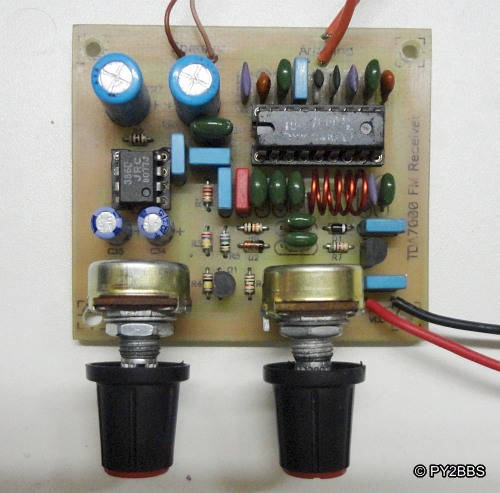

Minha placa...

   Agora compare com o "original". A diferença que em vez de usar resistores CR25 montados na vertical, eu usei CR20, que cabe certinho nos espaços de 200mils.

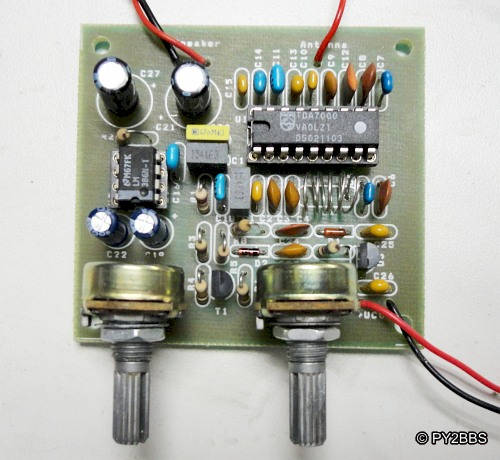

O kit original búlgaro.

   O único componente um pouco chato de conseguir é o diodo varicap. No kit original é usado um BB505B da Siemens. Eu substitui por um BB405B da Philips, que é equivalente. Este último pode ser encontrado em sucatas de tunner de TV mais antigos (os montados com componentes PTH, aka, convencionais).

   O BB405 é identificado como "corpo preto com uma listra branca". Vide foto ou o datasheet.

   Alias, agradecimentos ao Daniel, que me presenteou com algumas sucatas de LNBF e Tuners velhos, que foi de onde eu consegui o varicap BB405B e alguns capacitores plate, que usei nesta montagem. Alias, praticamente todo material desta montagem foi reaproveitado de sucatas.

   Os capacitores de poliéster (os verdes) foram de material excedente que o Miguel PY2OHH distribuiu nos encontros de radioamadores. Resistores CR20, de placas de fonte de PC e uma sucata de monitor. Os capacitores e poliester azul e vermelho de uma sucata de nobreak e fonte de PC. O 78L05 veio de uma placa-mãe de PC velha. O LM386, de um velho carregador com viva-voz de celular. O fio da bobina veio de um toroide de fonte de PC.

   De material novo (que comprei) ai nesta montagem, só tem os soquetes e os potenciômetros. Viva a reciclagem!

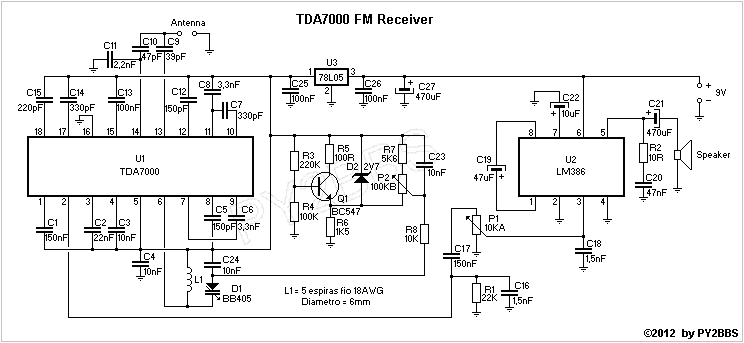

   Abaixo, o esquema do receptor.

   Se quiser brincar e montar um radinho desses, o arquivo PDF com a placa de circuito impresso e o esquema, está disponível no link no final da página.

   É possível reaproveitar este circuito com um pequeno pré de RF para receber os satélites NOAA em 137MHz. Obviamente a bobina osciladora deverá ser modificada. Acredito que com 3 espiras ele já consiga chegar aos 137MHz.

   Veja aqui um video dele funcionando, recebendo as estações de FM locais:

   Quer montar o seu? Abaixo o link com os arquivos necessários.

  Atualização em 14/07/2015

   Como o pessoal tem reclamado que a placa tem trilhas muito finas, blá blá blá, dei uma melhorada nisso, engrossei um pouco as trilhas. Espero que facilite um pouco mais.

   Layout e Esquema - TDA7000 FM Receiver

   73!
