O bom e velho conhecido 2N3055 hoje em dia é o rei das falsificações. É bem complicado conseguir original de boa procedência. A maior falsificação deste transistor que infestou o mercado brasileiro por volta dos anos 2000 é o famigerado 2N3055 Toshiba. Cuidado que existe falsificação da ST. É bem fácil de topar com essas falsificação. Já vi alguns falsos que a escrita é simplesmente gravação a laser, queimando a tinta prata. Esse original é silkscreen com tinta preta e foi comprado em uma loja com procedência. Outra coisa a observar é o recorte do metal e os furos de fixação. Em geral as várias rebarbas (no caso do ST) indica que é falsificado.
Para explicar, os dois Toshiba retirei de uma fonte de cliente que deu defeito, entrou em curto. Fontes de alimentação quando um transistor entra em curto ou abre, eu troco todos, pra manter todos do mesmo lote e o com o beta (ganho) mais próximo possível. O curioso que a fonte passou por outro técnico no passado e substituiu apenas um dos transistores, e apesar de ser "Toshiba" o logo é diferente. O Motorola é de sucata que comprei em 1998 num sucatão da Santa Ifigênia (Chips Eletronica, não está mais na Santa Ifigênia), comprei 150 peças na época. Queria ter comprado mais. Falando em Motorola, lembrando que a Motorola parou de fabricar transistores em 1999 e essa parte foi repassada para a On Semi. Então transistores Motorola com data de fabricação superior a 1999 é falso. O ST comprei em São Paulo,na Eletronica Dabi, e foi me mostrado sendo retirado da caixa original da ST e na bandeja de isopor, com procedência e tudo. O CDIL (Continental Devices India LTD) foi comprando em uma loja, estoque antigo e vi a caixa original. Pode ser desconhecido mas é um transistor honesto. O SID saiu de alguma sucata de aparelho médico que funcionava mas foi descartado por ser obsoleto. O RCA era de uma fonte da Unitel/Motorola do Patrulheiro III. O TSL saiu de alguma sucata antiga (date code 1995). O Texas é de uma fonte Keletron fabricada em 1978! O Mospec é antigo, retirado de uma fonte de cliente que deu defeito. O 2N3055 com date code J7422 muito provavelmente é um Philips/Ibrape. Os três últimos marcados como incertos são retirados de sucatas e não tem marca. Só sei que são antigos. A única suspeita é o primeiro deles que pode ser um transistor Ibrape. Estudando muito a fundos a respeito do 2N3055, ele é fabricado pelo menos desde o final da década de 1960. E o processo de fabricação da pastilha de silício passou por pelo menos 3 modificações durante o tempo. Inicialmente era do tipo Hometaxial, depois passou para Epitaxial-Mesa e por fim chegou o Epitaxial. Veja um 2N3055 fabricado pelo processo Hometaxial. Observe a pastilha de silico grande e os terminais de conexão feitos com chapa. Pode ver mais fotos desse transistor aqui: https://www-richis--lab-de.translate.goog/2N3055_02.htm?_x_tr_sl=auto&_x_tr_tl=pt&_x_tr_hl=pt-BR&_x_tr_pto=wapp O exemplo de um 2N3055 fabricado pelo processo Epitaxial com uma base MESA. Mais fotos e detalhes podem ser vistos aqui: https://www-richis--lab-de.translate.goog/2N3055_07.htm?_x_tr_sl=auto&_x_tr_tl=pt&_x_tr_hl=pt-BR&_x_tr_pto=wapp E por fim um 2N3055 de fabricação moderna, pelo processo Epitaxial. A pastilha é menor. Mas isso não significa que é pior.

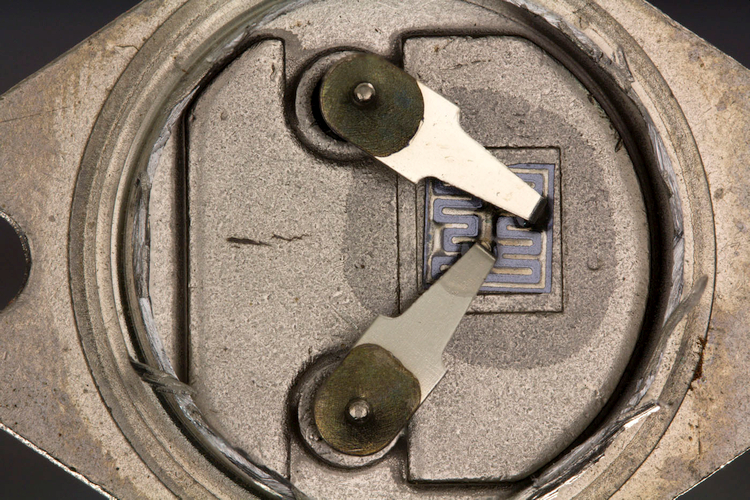

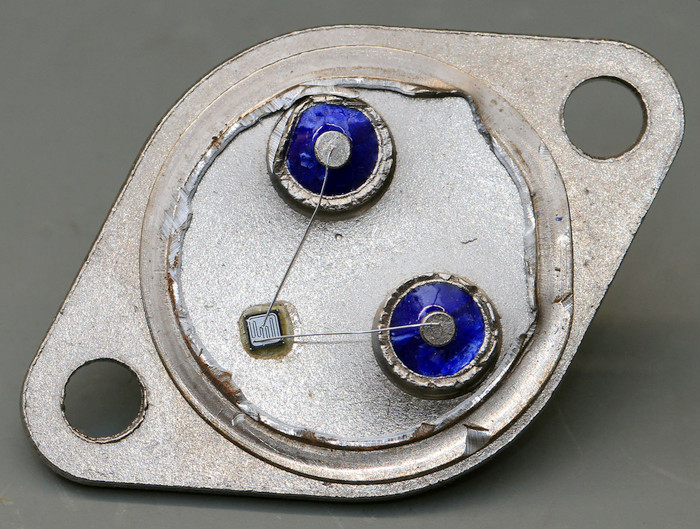

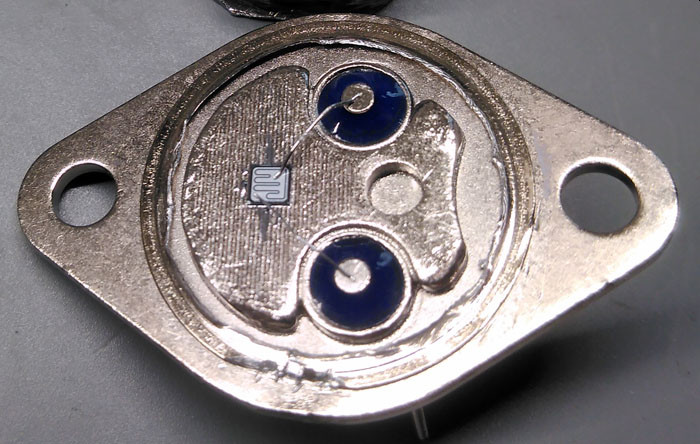

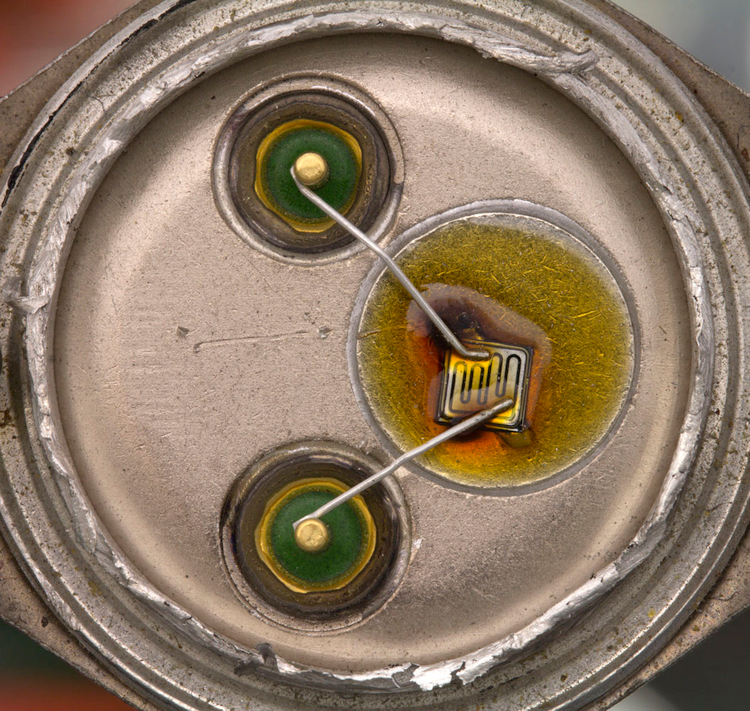

Mais fotos e detalhes aqui: https://www-richis--lab-de.translate.goog/2N3055_03.htm?_x_tr_sl=auto&_x_tr_tl=pt&_x_tr_hl=pt-BR&_x_tr_pto=wapp O que o processo de fabricação implica? De cara no tamanho físico da pastilha de silício. O processo Hometaxial é bem grosseiro. Já o processo Epitaxial é mais limpo e detalhado. Se comparar as fotos dos três link acima, verá as diferenças, o Hometaxial é rugoso, áspero. E o Epitaxial é limpo, bem delineado. Inclusive o interessante teste de tensão reversa, mostra que a luminescência na pastilha Epitaxial é mais uniforme e sem falhas. O que melhorou muito como passar dos anos foi o processo de dopagem do silício. Inicialmente a dopagem era pobre, então obrigando a pastilha ser maior para compensar a dopagem pobre. Conforme o processo de dopagem foi sendo melhorado, as pastilhas podem ser menores. Hoje consegue-se altas dopagem no silício, por conseqüência podem ser feitas pastilhas menores com a mesma eficiência. Então quando que pega um transistor com date code bem antigo, provavelmente fabricado pelo processo Hometaxial e pega um moderno feito pelo processo Epitaxial, pensa que este ultimo é falso por causa do tamanho da pastilha. Mas não é bem assim. A pagina do Laboratório de Richis ajudou muito a entender a diferença dos processos de fabricação: https://www-richis--lab-de.translate.goog/2N3055.htm?_x_tr_sl=auto&_x_tr_tl=pt&_x_tr_hl=pt-BR&_x_tr_pto=wapp. Como a pagina é em alemão, o link já usa o google translator. Uma coisa que entendi que os transistores falsos parecem não ter o chamado dissipador interno, onde se solda a pastilha de silício e o dissipador é acoplado a base metálica do transistor. Os falsificados que vi, todos tinham a pastilha de silício colada sobre a base metálica do transistor. Logo, o peso pode ser um indicador para saber se é original ou falso, já que a falta da chapa dissipadora interna não existe. Observe a foto acima (do processo Epitaxial), que existe uma grande peça metálica com ranhuras, que é o dissipador interno, onde a pastilha de silício é soldada. O grande dissipador é soldada ou prensada na carcaça TO-3 do transistor, para melhorar e aumentar o acoplamento térmico da pastilha para a carcaça. Um transistor falso em geral por questões de economia (para reduzir o custo) não tem o dissipador a pastilha é porcamente colada na carcaça TO-3. Nesse caso o acoplamento térmico é péssimo e limita muito a dissipação do transistor. Isso explica os 2N3055 que "fritam" com pouco mais de 6A.

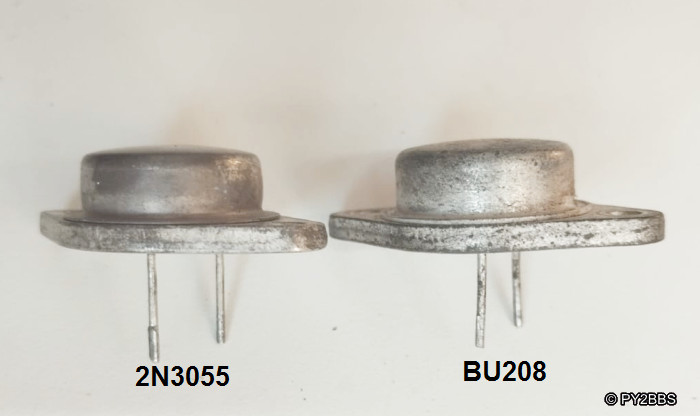

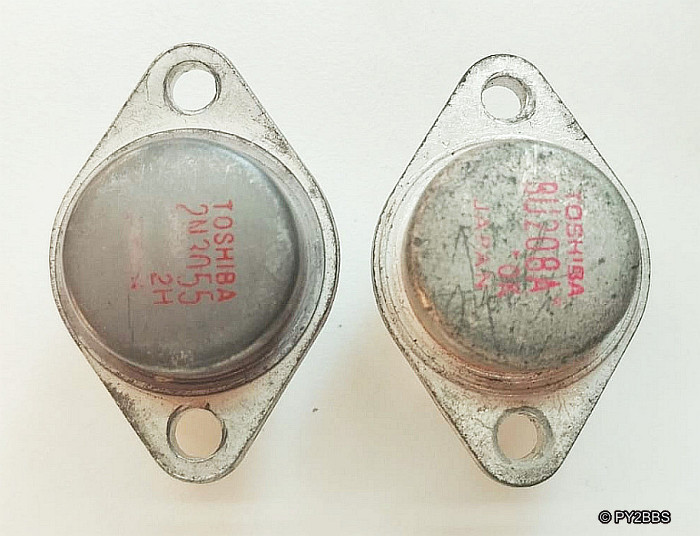

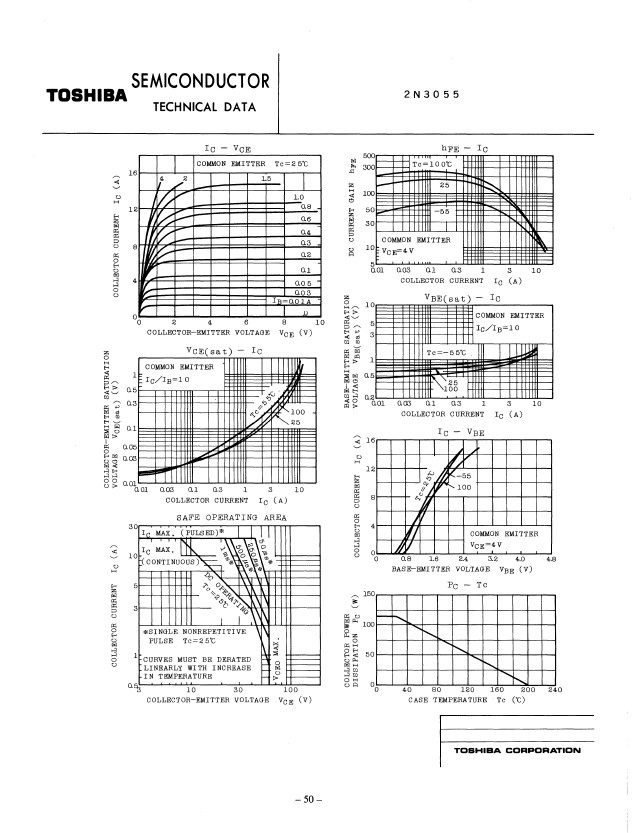

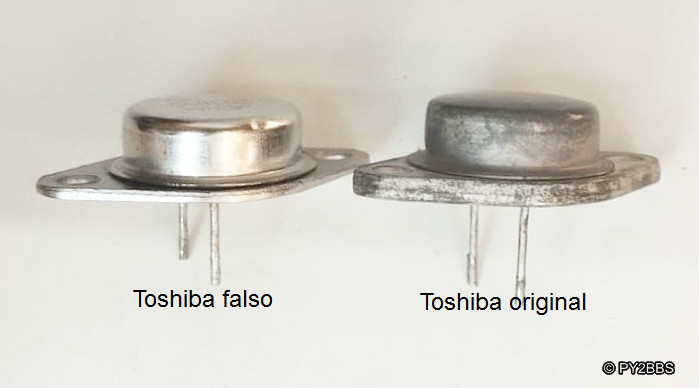

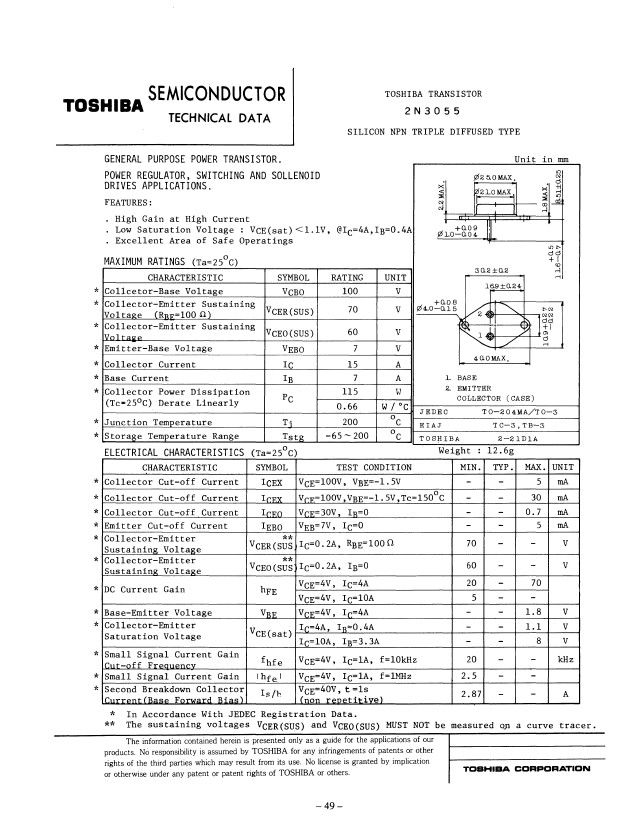

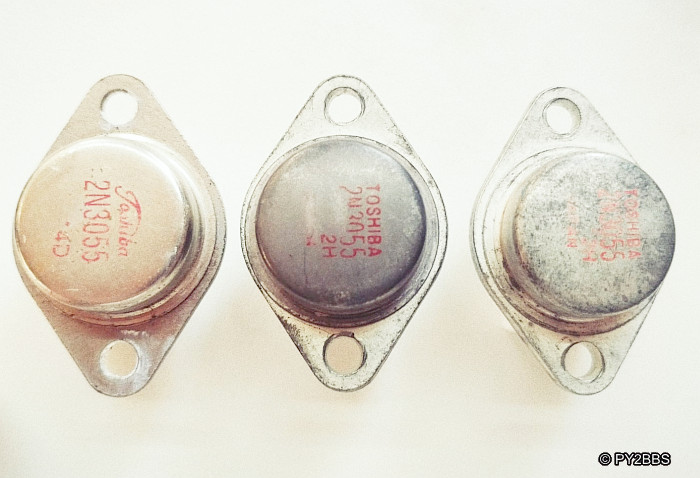

Agora a parte complicada. Sempre se disse pela internet que "a Toshiba nunca fabricou o 2N3055". É bem verde que por volta dos anos 2000 o mercado foi infestado por esses 2N3055 Toshiba falsos. Mas ai, o que dizer destas fotos abaixo. 2N3055 sabidamente falso e dois 2N3055 retirado de uma sucata muito antiga japonesa. Eu que desmontei a sucata e os transistores eram originais, nunca haviam sido trocados, as soldas eram originais. Comparando esse 2N3055 antigo com um BU208A original Toshiba, observe que o encapsulamento é o mesmo. Observe a flange dos toshiba é mais grossa que a do falso. Que a Toshiba realmente fabricou 2N3055 é fato, pois a existe o datasheet no databook Toshiba Discrete Semiconductors que pode ser baixado no bitsavers.org e o datasheet está na página 49 do referido databook. Agora se este das fotos acima que retirei de um equipamento é original, fica a dúvida, o fato é que funcionaram por anos a fio até o equipamento ser desativado por obsolescência.

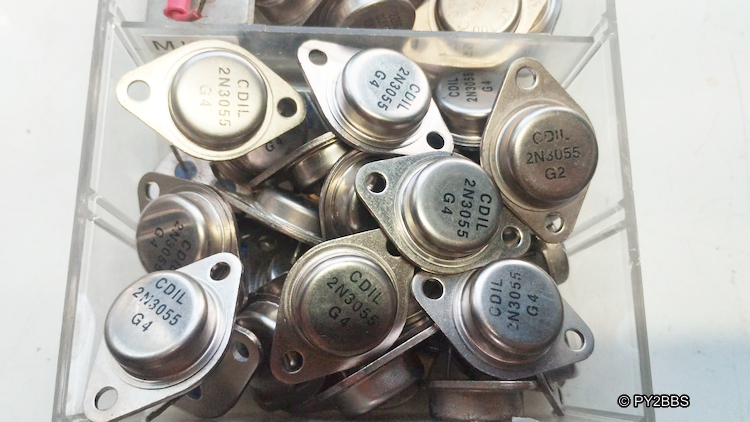

Comprar um 2N3055 hoje em dia é praticamente uma aventura, se for comprar via internet/correio, sem pegar na mão, é uma caixinha de surpresas. Comprando diretamente no balcão, conhecendo os falsificados é mais seguro. O CDIL que aparece numa foto do inicio do artigo foi dessa forma, encontrei estoque antigo em uma loja de eletrônica. Comprei todos.
