Multímetro Engro 484

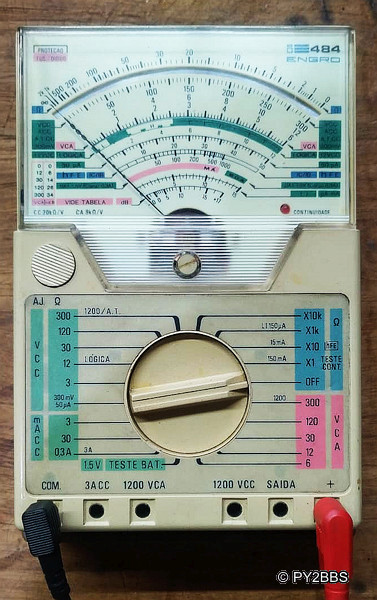

   Ganhei este multímetro do meu grande amigo Amary (PU2SQL). É um raro Engro 484 de produção nacional.

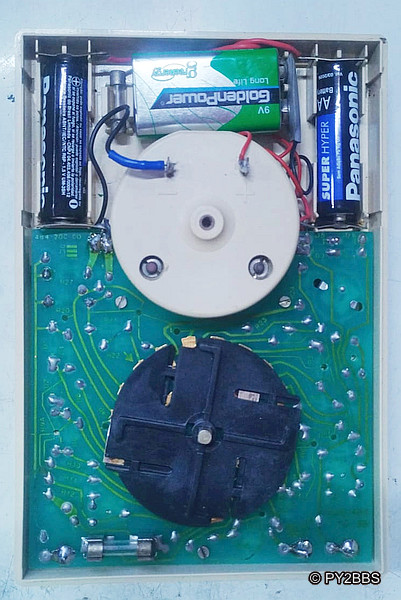

   Porém todo Engro parece padecer do mesmo problema. Pilhas esquecidas em seu interior! Além da oxidação, qual o maior problema? Contaminação da placa de circuito impresso e dos resistores. Ela passa a apresentar fugas e altera o valor dos resistores.

   A solução? Lavar, deixar de molho e rezar pra ser somente superficial. Como sei disso? Tenho um outro multímetro Engro  484 que a placa está muito contaminada, valor de resistores todos alterado, por causa de ter ficado por anos com baterias vazadas dentro dele.

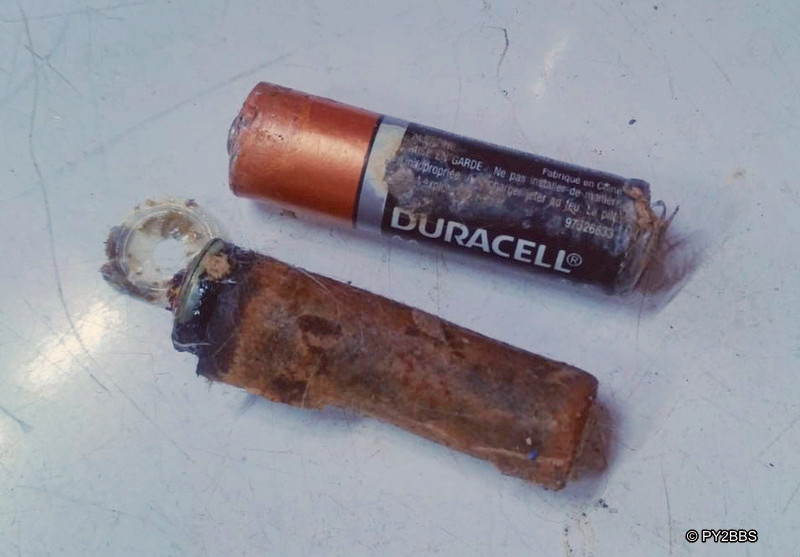

   Esse segundo, também estava com pilhas vazadas adivinha a marca??? Mais uma vítima da DuraLeakCell.

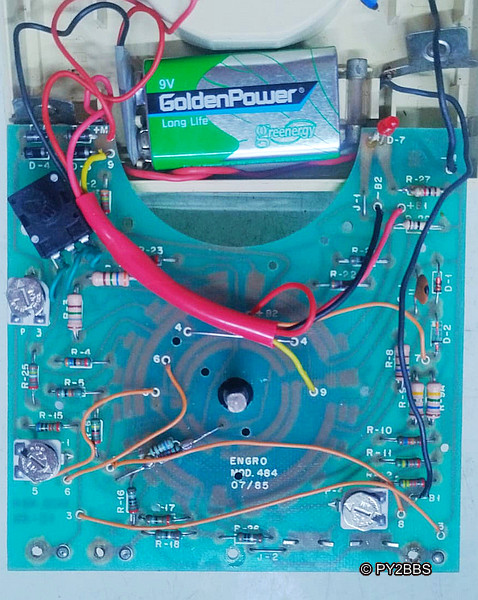

   Bom, lavei a placa com bastante água corrente e detergente neutro, pelo menos parece que não contaminou a placa. Mas o maior problema? Dois resistores TORRADOS!  O R20 e R27 e também o led que mede a continuidade, que estava em curto. Provavelmente ele levou uma cacetada de voltagem enquanto estava na escala x1. Que por sinal é outro problema MUITO comum em multímetro analógico.

   E cadê que acha o esquema dele na internet? Só achei poucas referencias em um fórum que parece abandonado pois só tinha postagens de spam nos últimos meses, tinha um link para o 4shared, mas não está mais valido, pelo visto apagaram. Procura daqui, procura dali, pergunta em grupos de eletrônica e nada. Nisso acho um vendedor no mercado livre oferecendo o esquema de uma versão diferente, o Engro 584. Pergunto se ele tem o esquema do referido Engro 484 e diz que tem.

   Compro o esquema e dali uns minutos recebo um e-mail do vendedor pedindo mil desculpas que se enganou no modelo e não tem o esquema do 484.  Gentilmente e educadamente ele me devolveu o dinheiro e disse que iria procurar com outros amigos dele se alguém tivesse o esquema ele me enviava gratuitamente como cortesia pelo equivoco.

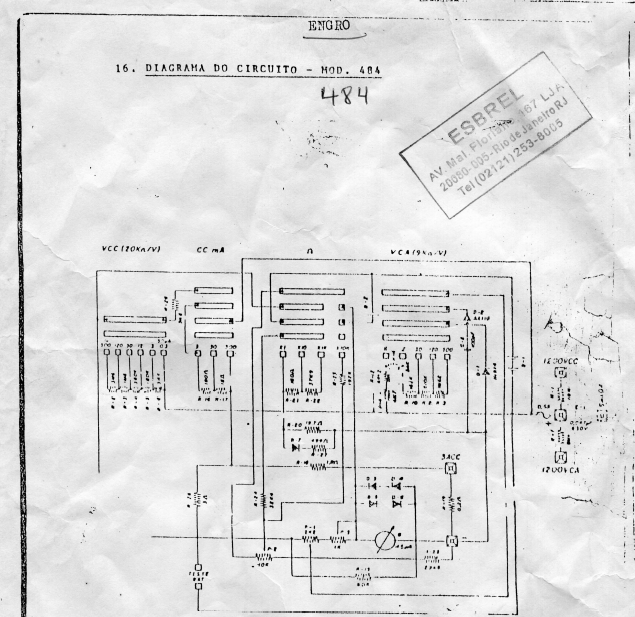

   Passou mais alguma hora e chegou outro e-mail com o esquema! Pena que é uma cópia antiga da saudosa Esbrel e estava ilegível. Porem junto veio a lista com o valor dos componentes. Ali deu pra ver o valor dos resistores que precisava no caso R20 - 18,7R e R27 - 499R.

   O resistor5 de 18.7R peguei todos os resistores de 18R que tenho na gavetinha e procurei um por um até achar um chegou mais próximo, no caso achei um 18.68R, excelente! O de 499R associei dois de 1K devidamente escolhidos que deu exatamente o valor de 499R. Problema resolvido, certo?

   Em partes, resolvido o problema do conserto do multímetro, pois trocados os resistores e o led, voltou a funcionar perfeitamente. Mas eu não me contentei com ver o esquema ilegível. Então como estava com a placa do multímetro na mão resolvi redesenhar o esquema!

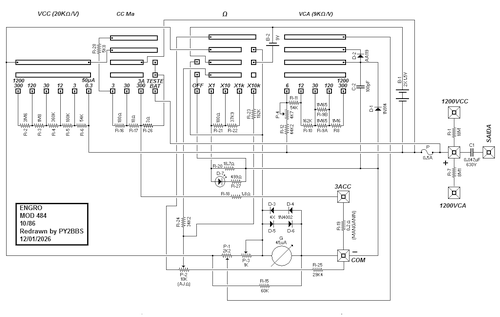

   Tá ruim de ler? Então, foi essa a sensação que eu tive com o esquema original. Mas relaxa. Corre na esquemateca que tem o esquema em PDF em altíssima resolução lá pra download (e no final deste artigo também).

   Agora a parte mais legal da história. Enquanto redesenhava o esquema e conferia com a placa, achei dois errinhos bobos nos esquema. O primeiro deles é o R28 que estava ligado em local errado no esquema. Compare o esquema redesenhado com o original. O segundo é que a Engro resolveu simplificar o esquema e desenhou apenas uma parte da posição da chave no teste de pilhas de 1.5V e ligou o resistor de carga depois do fusível no esquema, sendo que no multímetro real é antes fusível, pois já pensou testar uma pilha e queimar o fusível? Esses dois erros foram corrigidos.

   Mas como já tinha modificado o esquema por causa dos erros e da simplificação da posição de teste de pilhas, resolvi acrescentar a posição OFF da chave que a Engro não colocou no esquema. Então agora temos o esquema completo e sem erros!

   Enfim agradeço muito ao Sr. Carlos Peçanha que foi quem me conseguiu o esquema possibilitou o conserto e redesenhar todo o esquema. E também ao meu amigo que me presenteou o multímetro.

   Ah! Tem outros multímetros analógicos aqui pra restaurar, olha a lista: Hioki AF-105, TMK-700, Sanwa YX-360TR (esse é original, não os falsificados) e um Kew (Kyoritsu) TK-70B.

   Ou seja, vem por ai pelo menos mais quatro artigos sobre restauração de multímetro analógico.

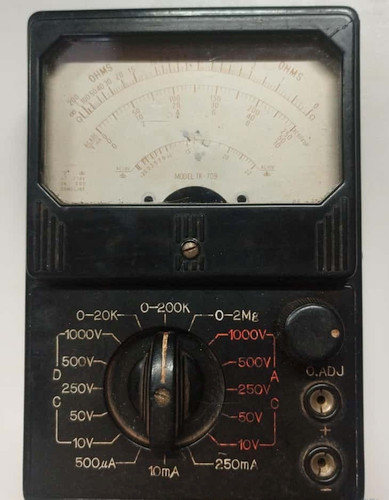

   Alias, esse KEW TK-70B está sendo um porre não tem informação alguma sobre ele na internet também. É um multímetro da década de 1960! Pra dizer que não achei, nada, na pagina 18 dessa revista tem uma misera linha com  propaganda desse multímetro:

   https://www.aef.se/Amatortidningar/Radio_och_Television/radio_television_1966_09-ocr.pdf

   Se por acaso alguém tiver o esquema desse multímetro, eu preciso dele pra restaurar. Se tiver, por favor entre em contato e passo o e-mail pra enviar uma cópia digitalizada.
