Multimetro Digital CIE 5505

   Pequena história sobre multímetros. Meu primeiro multímetro digital foi (na verdade ainda tenho ele) um CIE 5318. Vi esse multímetro uma vez a venda na antiga loja de eletrônica aqui da minha cidade (Eletrônica B.B.), me lembro que o que me impressionou nele foi a escala de medida de resistores até 200M. Lembro que tentei comprar esse multímetro, mas o preço era muito alto e também que um dos donos da loja até me emprestou o multímetro por uns dias pra fazer um teste. Mas acabei devolvendo. Isso foi por volta de 1989.

   Nessa época um amigo do PX era motorista de ônibus que levava o pessoal pras "excussões" do Paraguai. E pedi pra ele ver se achava um multímetro igual lá e quanto custava. E se custasse até uns NCz$60,00 me interessava comprar. Sim 60 Cruzados Novos. Essa era a moeda da época. Esse valor era mais ou menos 1/3 do valor que custava na loja aqui. Passado uma semana me veio a resposta, te trago por NCz$50,00. Feita a encomenda, 15 dias depois estava com o CIE 5318 nas mãos.

   Mas voltando ao tempo presente e vamos ao CIE 5505. Já tem um tempo que estou na caça de multímetros antigos das marcas Yu-Fong e CIE. De certa forma estou fazendo uma pequena coleção e já tenho alguns exemplares que eram meus de uso e outros que acabei comprando usados a preços decente, nada de pagar caro nessas velharias.

   A um tempo um amigo me presenteou com um CIE 5505 que estava com o display LCD totalmente danificado.

   O display estava com os polarizadores com a cola estragada e alem disso já havia vazamentos no LCD que causam aquelas famosas manchas pretas em forma de fractal. Ou seja, display totalmente inutilizado.

   A conexão desse tipo de LCD utiliza aquelas borrachinhas zebradas. Elas são apoiadas em cima desses pads dourados. Um suporte plástico faz a pressão necessária para manter o contato.

   Já viu um multímetro com o ICL7106 em formato DIP 40? Só em coisas do anos 1980 mesmo, alias o multímetro usa somente componentes PTH, não tem nada SMD nele.

   Comparando o display original (a direita) com um display GYTN-0587. A diferença é o que GYTN usa terminais para conexão, enquanto o original do multímetro usa borracha zebrada. Mas tem uma diferença. O display com pinos tem as conexões do vidro na parte de cima, enquanto o original é na parte debaixo. Então não dá pra simplesmente remover os pinos que são encaixados e usar o GYTN com as borrachinhas zebradas.

   Dizendo um pouco mais, esse GYNT-0587 é o display padrão pra usar com o ICL7106, tem todos os segmentos, inclusive o de sinal negativo e o indicador "Low Bat".

   Testando o novo display somente encostando os terminais dele nos pad da placa do multímetro. Já deu pra ver que vai funcionar perfeitamente. A pinagem é a mesma.

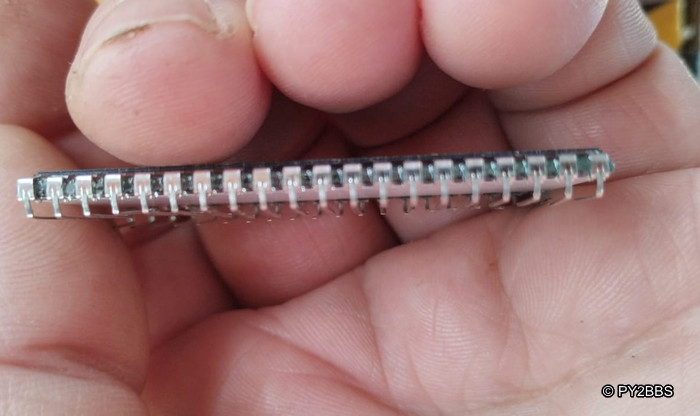

   O único jeito de colocar esse display com pinos no lugar é dobrando os terminais a cerca de 2mm da costa do LCD. Tem que dobrar um por um pra não correr o risco de quebrar o vidro do display.

   Tem que ficar desse jeito, essa altura é o suficiente pra ficar exatamente na mesma altura do display original com as borrachas zebradas.

   Eliminei os pinos sem conexão. São 5 pinos de cada lado, basta se guiar pela placa do multímetro, quais os pinos que podem ser cortados rentes ao vidro.

   Antes de soldar, testando pra ver se tudo encaixa no devido lugar e se o alinhamento está ok.

   Perfeito, a placa não empena, encaixa direitinho e o display fica na altura correta.

   Para soldar, fiz pequenos pingos de solda nos pads e lambuzei tudo de fluxo de solda. Para soldar posicionei o LCD na posição adequada e fiz uma leve pressão para os terminais arquearem e com um ferro de solda com a ponta bem fina, fui derretendo a solda e o pino aliviavam a pressão e afundavam na solda derretida. O fluxo de solda aplicado ajuda a soldagem.

   Display soldado e testado com sucesso! As manchas que aparecem no display é do plástico protetor que vem colado nele para evitar riscos. Deve ser removido na hora da montagem final.

   Olhando por baixo, os pinos ficam assim.

   Testando pra ver se ficou na posição e altura correta.

Testando todos os segmentos dos dígitos. O sinal de negativo também estava ok, dá pra ver em uma foto anterior, e o Low Bat funcionou corretamente testando o multímetro com uma fonte de bancada alimentando o multímetro no lugar da bateria de 9V e com uma tensão de 7V já indica bateria baixa.

   Ficou perfeito, olhando o multímetro montado não tem como dizer que o display foi substituído.
