Legendas ou "o que é o que nas tabelas acima..."

Esta calculadora gera uma grande quantidade de dados! Tome cuidado no uso das informações a fim de não cometer erros ...

Aqui está uma pequena explicação:

Frequencia

E obvio né?

Numero de voltas

Qual é a torção da antena? (normalmente é de 0,5 ou 1 voltas)

Comprimento de uma volta

Existem algumas variações da antena. Normalmente a circunferencia (comprimento do loop) é de 1 comprimento de onda, porém existem versões com 1.5 ou 2 comprimentos de onda (e funcionam).

Raio das dobras de 90º

Como é impossível fazer uma dobra abruptamente a 90 graus, este valor é necessário para os cálculos. É medida a partir do centro de curvatura para o centro do tubo.

Diâmetro do elemento

Diâmetro externo no tubo ou fio usado no elemento.

Relação largura/altura

A relação mais comum é de 0.44, mas os valores ligeiramente menores entre 0,3 a 0,4) dão uma melhor cobertura no horizonte.

Comprimento de onda compensado

Comprimento de onda compensado de acordo com o diamtro do tubo ou fio usado para o elemento.

Correção das dobras de 90º

Correção necessária de acordo com o diâmetro da dobra.

Comprimento total compensado

O comprimento total do loop, compensado raio da dobra, e o fato de que o loop tem de ser ligeiramente maior (ou menor).

Comprimento vertical compensado

Comprimento do elemento vertical sem as dobras.

Separador horizontal compensado

A parte horizontal sem as curvas, e que corresponde ao tubo horizontal necessária para apoiar o elemento.

Altura da Antena

Comprimento do loop torcido.

Diâmetro interno

O diâmetro do cilindro (imaginário) no qual os elementos seriam enrolados.

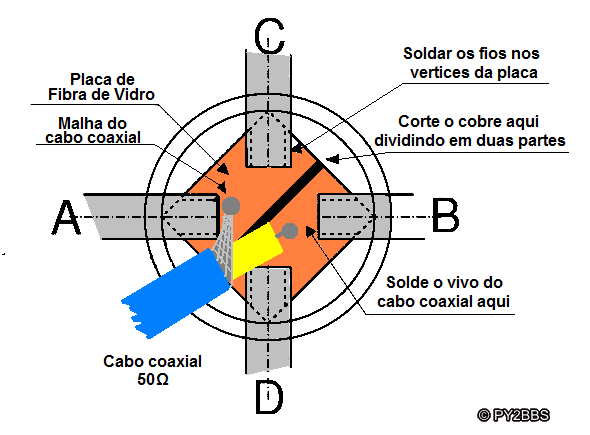

Ligação do cabo coaxial (50 ohms):

O cabo deve ser ligado pela parte de cima da antena. Utilize uma pequena placa de circuito impresso de fibra de vidro que caiba dentro do tubo de PVC utilizado. Faça um corte no lado cobreado, separando em duas ilhas de cobre, onde será soldado os fios de cada loop. A-B é um loop e C-D o outro loop.



Faça um furo no tubo de PVC logo abaixo dos topo dos dois loops para puxar o cabo coaxial para fora do tubo, e enrole 5 espiras do cabo sob o tubo para formar um balum de modo comum. Prenda as espiras do cabo com fita isolante e desça ele paralelo ao tubo de PVC.
