Simpson 260 - Series 6

   A algum tempo ganhei de um GRANDE AMIGO, o Amaury, um multímetro Simpson 260. Era de um lote de sucatas que ele comprou e veio essa jóia rara no meio das coisas. Já tem muito tempo que queria por minhas mãos em um multímetro desse tipo.

   Este multímetro é um veterano! Pelo que pesquisei ele é fabricado desde a década de 1930! E acredite se quiser, ainda em 2024 é fabricado. Você pode conferir isso nesta pagina da Newark, esta lá a venda. Na própria pagina da Simpson Electric também consta que é fabricado. Já está na serie 9.

   O serie 6 foi fabricado na década de 1970. Esta unidade deve ter sido fabricada em 1979, pois um dos trimpots de ajuste trás o datecode de 7934, ou seja semana 34 de 1979.

   Assim que recebi ele estava desse jeito, bem sujo, faltando um knob. Alias os knobs não são os originais dele.

   Depois de uma boa limpeza ele ficou mais apresentável, mas como pode-se ver estava com a legenda bem deteriorada e ficou um pouco mais depois da limpeza, a tinta estava soltando. Mas o bom e interessante que ela é feita em baixo relevo no gabinete (de baquelite!) então restaurar isso não será difícil.

   Uma coisa bastante interessante que pode notar na escala do medidor é que ele usa um microamperimetro Taut Band. Este sistema também é conhecido como atrito zero, pois a bobina móvel não fica apoiada em mancais de safira e sim suspensa através de dois filamentos que fazem o papel de mancal e mola ao mesmo tempo. Com isso se obtém um microamperimento muito sensível a pequenos sinais.

   O trabalho de restauro da legenda foi feita com uma seringa hipodérmica e tinta branca fosca sintética bem diluída. Com a fina agulha da seringa fui pacientemente preenchendo os sulcos com tinta nova. O resultado foi esse. Parece que saiu da fabrica.

A seringa utilizada

   Com o multímetro limpo por fora, a próxima parte foi conseguir o esquemático desta versão para poder encontrar os problemas, já que ele não estava funcionando em 100%. Apresentava erro na medição da escala de 1000V e a escalas de medida de resistores de x1 e x100 não funcionavam.

Tem uma versão em alta resolução do esquema para download no final da página.

   A vista interna da placa com a legenda dos componentes foi de grande ajuda para o reparo. Facilitou bastante.

   O primeiro problema que resolvi foi a escala de 1000V. O problema era o resistor R9, de 7M5 que estava bastante alterado, estava com cerca de 9M. Como não tinha nada de 7M5 aqui, o jeito foi usar dois resistores em série, 3M3 e 4M7, que daria 8M, mas como são resistores de 5% escolhi dois que tinha valores mais baixos, mas ainda dentro da tolerância que somados resultou em 7M51. Bem aceitável e até melhor com um esperado resistor de 7M5 1%.

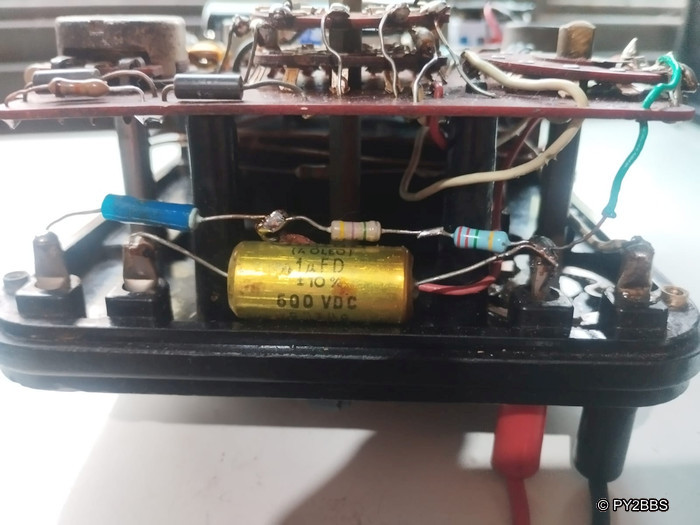

   Esse resistor não vai montado na placa de circuito impresso, vai montado aéreo no borne +1000V AC/DC. São os dois resistores em série ali logo sob o capacitor amarelo.

   Já o problema da escala de x1 e x100 era o resistor R19 completamente aberto. Para este peguei um lote de resistor de 18K 5% e procurei o que mais se aproximou dos 17K55.

   Com 17K57 está muito bom, muito melhor que um resistor de 1%, que no caso poderia ter seu valor entre 17K37 e 17K72! Instalado este resistor, as duas escalas voltaram a funcionar.

   O que foi inicialmente uma surpresa é este multímetro utilizar uma pilha tamanho D! (Também conhecida como Pilha Grande)

   Testando o Simpson 260. Medindo uma carga fantasma de 50 Ohms:

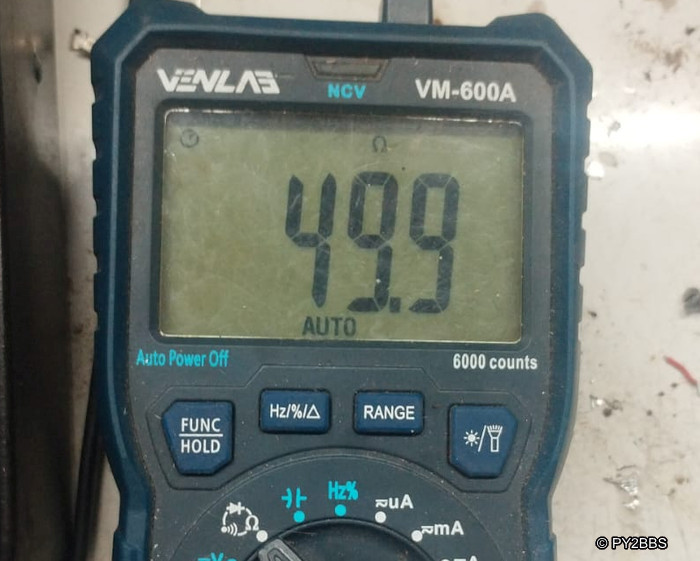

   Conferindo a carga de 50 Ohms com um multímetro digital:

   Medindo uma pilha D de 1,5V (nova). Mediu 1,6V. Mas isso esta certo?

   Conferindo a pilha D de 1,5V (nova) no multímetro digital. Realmente impressionante!

   Reparo concluído com sucesso. Não será preciso recalibrar o multímetro. Só está faltando nele a alça de transporte que vou dar um jeito de fazer uma equivalente. Os knob de ajuste de zero e AC/DC não são originais. Vou tentar conseguir os originais, mas se não conseguir estes da Joto ficaram muito bons, combinaram com ele. De fato se olhar a foto inicial ele ja estava com um joto e faltava o de zero.

  Downloads

• Esquema Simpson 260-6
