Miliamperímetro Engro

   Encontrei essas fotos aqui, perdidas em um backup de 2017... foi quando me deu uma "loucura" de tentar recuperar um miliamperímetro Engro que estava com dois problemas. Bobina aberta e o ponteiro podre. São poucas fotos, pois foi algo feito assim na base do "sei lá se vai dar certo" ou do "quem não arrisca, não petisca".

  A necessidade desse miliamperímetro era para o projeto do ressonímetro pra HF, projeto do Mércio, publicado na revista Antenna Vol xx de 19xx. Como queria fazer com a mesma aparência do projeto original e bastante similar ao ressonímetro de VHF que já havia construído, mãos a obra.

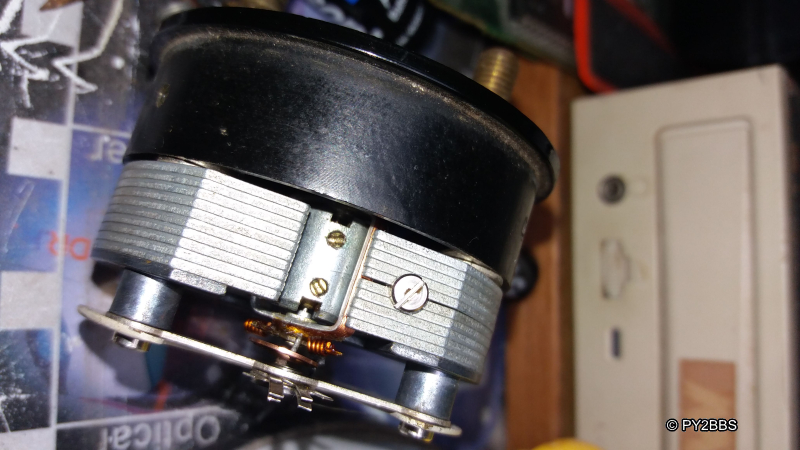

  Me recordando de como foi o processo, inicialmente desmontei painel e retirei o conjunto de mancal e bobina do núcleo de ferro. Tudo é preso pelos dois parafusos fenda que prendem o painel.

   Removi a bobina afrouxando o parafuso dos mancais e dessoldei as molas. Me lembro que descolei o eixo mancal de cima da bobina e removi o fio original, que era relativamente grosso, pois o miliamperímetro tinha fundo de escala de 300mA sem o uso de shunt.

   Pra não amassar o frágil carretel de alumínio da bobina, fiz um pequeno sarrafo de madeira macia que encaixou o carretel sem folgas.

   O fio para rebobinar saiu de um velho relé de 24V. A medida devia ser algo por volta do fio 40AWG. Quantas espiras enrolei? Não faço idéia, foi na base do "quanto basta". Mas se bem me lembro enrolei fio até preencher todo o carretel de alumínio.

   Para colar os eixos mancais de volta no lugar certo e no centro, montei tudo novamente no conjunto mas sem colar, somente apoiei os mancais com fita de dupla-face na bobina e fui ajeitando até ficar no centro. Ai pra fixar tudo, duas pequenas gotas de cola de cianocrilato de cada lado do suporte dos mancais (com a fita de dupla-face e tudo). Esperei colar e desmontei de novo para poder soldar os fios nos eixos.

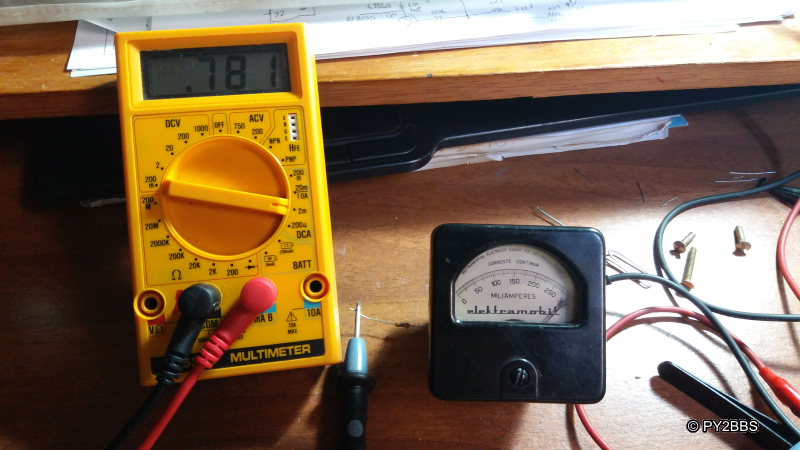

   Montei tudo de novo e o resultado do enrolamento na base do "quanto basta" foi esse:

   Consegui um fundo de escala de 780uA. Como precisava de 1mA, ficou até melhor do que esperado.

   Como falei no inicio, o ponteiro estava literalmente podre, esfarelou. O jeito foi fazer um novo. Desenhei a olho, no CorelDRAW um ponteiro no estilo vintage.

   O material que utilizei foi latinha de alumínio de refrigerante. Limpei o verniz e pintura que tem pelo lado de fora da latinha e apliquei o desenho impresso a laser, com base no processo de transferência de toner. Transferi vários como na imagem acima e fiz a corrosão do alumínio com a mesma solução utilizada para corroer placas de circuito impresso. Peróxido de Hidrogênio e ácido clorídrico. Deve funcionar também com percloreto férrico.

   Qual foi a idéia? O toner protege o alumínio limpo como se fossem trilhas de uma placa de circuito impresso. A latinha tem uma generosa camada de verniz por dentro para que a bebida não fique em contato com o alumínio e cause corrosão. Esse verniz serviu para a solução corrosiva não atacar o alumínio pela parte de trás.

   No fim fiquei com vários ponteiros corroídos no fundo da vasilha boiando somente em cima da camada de verniz. Escolhei o que ficou melhor em montei no milimaperímetro.

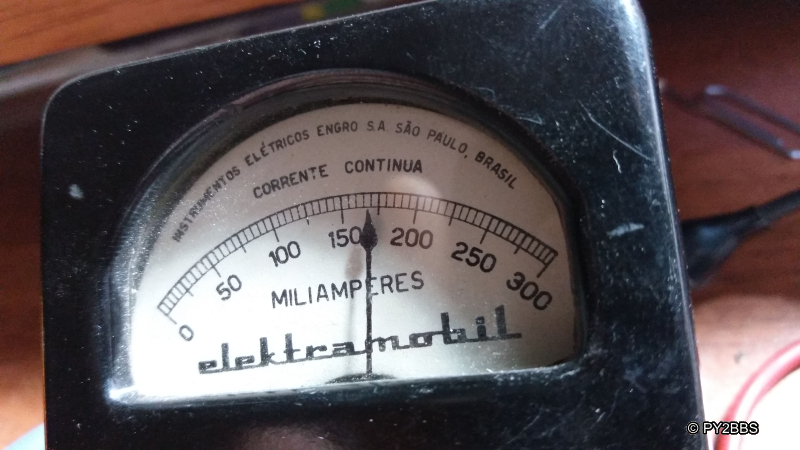

   A pintura fiz com tinta esmalte sintético preto cargo, bem diluída e com um pincel fino. Poderia ter usado tinta em spray, mas não tinha disponível no dia. O resultado no fim foi esse:

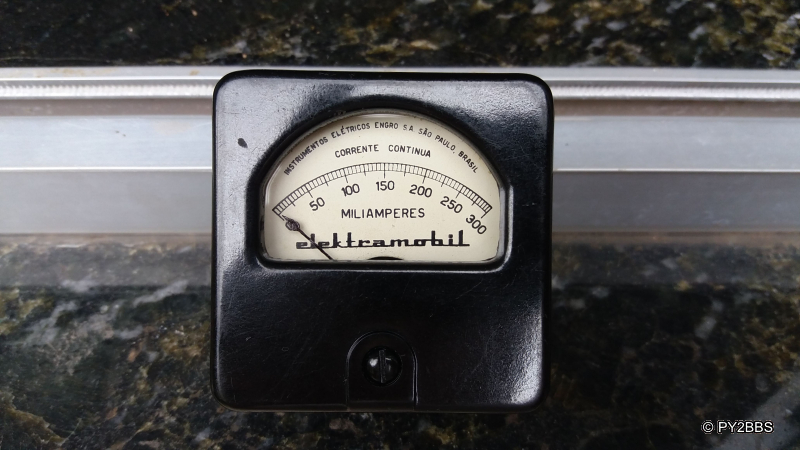

   Um miliamperímetro que seria considerado lixo, voltou a vida e do jeito que precisava.

  Lembrando que são poucas fotos e mais relato, pois isso foi feito em 2017 e achei essas fotos perdidas em um backup.
